在工業生產活動中，電磁噪聲是不可避免的，電磁噪聲通過輻射或傳導，可能會嚴重干擾機電設備的正常工作，而對抗電磁噪聲干擾的有效方式之一就是使用屏蔽電纜，那屏蔽電纜對抗電磁噪聲的原理是什么？
一、作為隔離層反射噪聲能量。
二、吸收噪聲并將其傳導到大地，成為噪聲信號的返回路徑。
在這兩種情況下，電磁噪聲都不會直接傳遞到線路導體，盡管有時噪聲能量仍然有可能穿過屏蔽層，但是通常已經有了很大程度的衰減，很難造成干擾影響。因此，無論電纜本身是干擾源，還是受擾對象，為其使用屏蔽層都將是非常有效的。

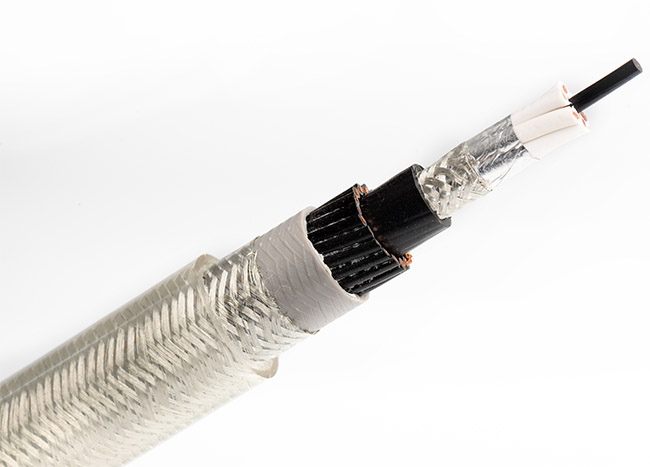

屏蔽電纜的屏蔽層一般有兩種：金屬箔屏蔽層和編織網屏蔽層。
金屬箔屏蔽層通常使用一層薄薄的鋁，附著在如聚酯材料的載體上，以增加強度使其更堅固。金屬箔能夠為導線提供100％的包裹覆蓋，有著比較好的屏蔽性能。但同時它很薄，使用起來比較困難，尤其是在將其接入連接器時。因此，通常情況下是不會將整個金屬箔屏蔽層都接地的，而是會使用排擾線來連接屏蔽層。
編織網屏蔽層通常由裸銅線或鍍錫銅線編織而成。它為電磁噪聲提供了一個低阻抗的接地路徑，并且在使用連接器時可以通過壓接或焊接的方式對接，十分方便。編織網屏蔽并不能提供 100％ 的覆蓋率，因為他們在導線表面的覆蓋總會有些細小的縫隙。根據編織的緊密程度，編織網通常能夠提供70％~95％的覆蓋率。不過一般來說，對于固定敷設的電纜，70％的屏蔽覆蓋就已經足夠了。
實際上，盡管金屬箔有著較高的屏蔽覆蓋率，但并不意味著它的屏蔽效果就更出色，原因在于銅有著比鋁更強的導電性，這使得編織網能夠更好地傳導電磁噪聲。因此作為屏蔽層，編織網往往有著更好的屏蔽效果。
一、作為隔離層反射噪聲能量。
二、吸收噪聲并將其傳導到大地，成為噪聲信號的返回路徑。
在這兩種情況下，電磁噪聲都不會直接傳遞到線路導體，盡管有時噪聲能量仍然有可能穿過屏蔽層，但是通常已經有了很大程度的衰減，很難造成干擾影響。因此，無論電纜本身是干擾源，還是受擾對象，為其使用屏蔽層都將是非常有效的。
屏蔽電纜的屏蔽層一般有兩種：金屬箔屏蔽層和編織網屏蔽層。
金屬箔屏蔽層通常使用一層薄薄的鋁，附著在如聚酯材料的載體上，以增加強度使其更堅固。金屬箔能夠為導線提供100％的包裹覆蓋，有著比較好的屏蔽性能。但同時它很薄，使用起來比較困難，尤其是在將其接入連接器時。因此，通常情況下是不會將整個金屬箔屏蔽層都接地的，而是會使用排擾線來連接屏蔽層。
編織網屏蔽層通常由裸銅線或鍍錫銅線編織而成。它為電磁噪聲提供了一個低阻抗的接地路徑，并且在使用連接器時可以通過壓接或焊接的方式對接，十分方便。編織網屏蔽并不能提供 100％ 的覆蓋率，因為他們在導線表面的覆蓋總會有些細小的縫隙。根據編織的緊密程度，編織網通常能夠提供70％~95％的覆蓋率。不過一般來說，對于固定敷設的電纜，70％的屏蔽覆蓋就已經足夠了。
實際上，盡管金屬箔有著較高的屏蔽覆蓋率，但并不意味著它的屏蔽效果就更出色，原因在于銅有著比鋁更強的導電性，這使得編織網能夠更好地傳導電磁噪聲。因此作為屏蔽層，編織網往往有著更好的屏蔽效果。
